隨著繼電保護裝置全面進入微機化、智能化時代，傳統的測試手段已無法滿足需求。微機型繼電保護測試儀（簡稱“微機測試儀”）已成為校驗和保護裝置的核心工具。面對其豐富的功能菜單與技術參數，深入理解其專業名詞是高效、精準完成工作的基石。武漢龍電電氣為您系統梳理現代微機測試儀的核心名詞，為您提供一份從基礎到高級的終極解析指南。

一、 基礎與通道相關核心名詞

1. 微機型繼電保護測試儀 (Microprocessor-Based Relay Test System)

• 解析： 以高性能工業微機為核心，采用數字信號處理（DSP）技術，可精確產生復雜波形、自動執行測試程序并記錄分析結果的現代化測試設備。其核心特點是智能化、自動化、高精度。

2. 模擬量輸出通道 (Analog Output Channel)

• 可同時模擬三相變壓器兩側的電流（如Y形側和Δ形側），無縫測試變壓器差動保護，無需人工轉換。

• 可測試更復雜的故障場景，如三相不一致保護、復雜跨線故障等。

• 為備用通道提供便利，一機多用。

• 解析： 測試儀最核心的功能，指其能夠輸出的獨立電壓、電流信號的數量和能力。

• 三相輸出 (3-Phase Output)： 最常見的配置，提供三相電壓（Ua, Ub, Uc） 和三相電流（Ia, Ib, Ic） 輸出?？蓾M足絕大多數線路保護、元件保護的測試需求。

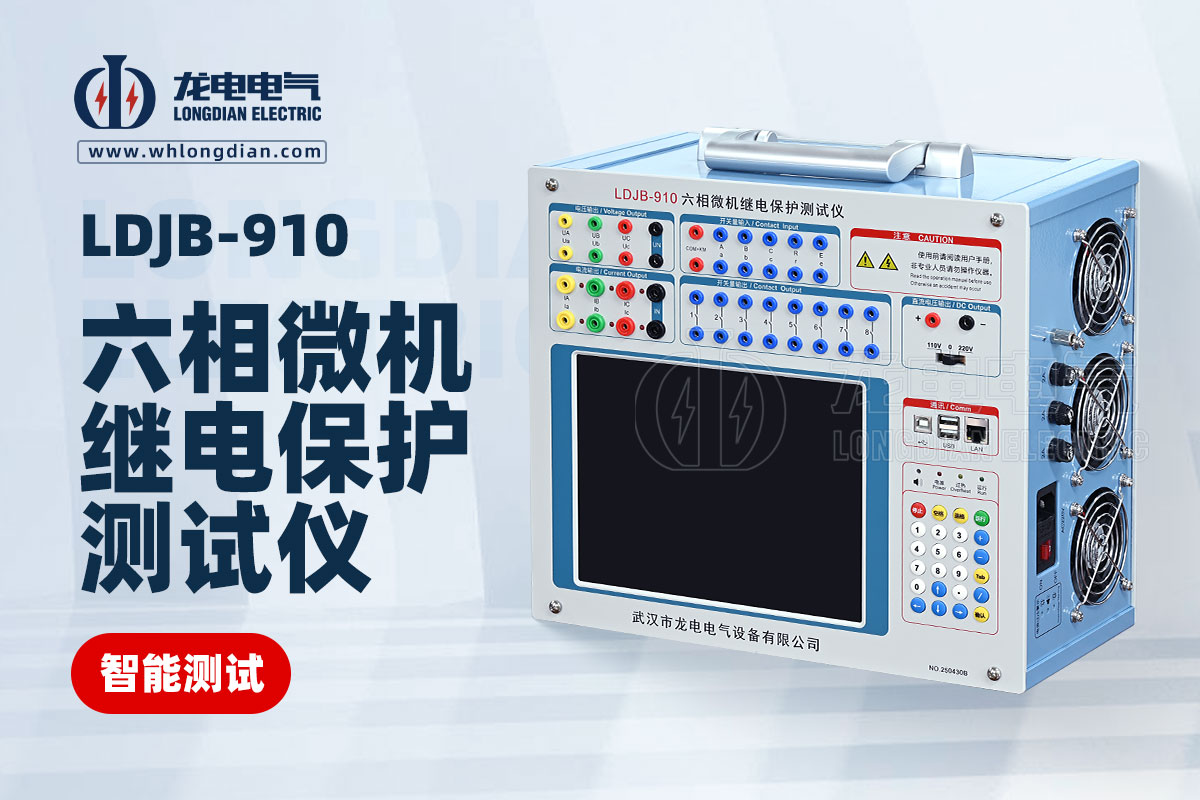

• 六相輸出 (6-Phase Output)： 高級配置，提供六相電流和六相電壓（或組合）輸出。其核心價值在于：

3. 數字量輸入/輸出 (Digital I/O)

• 開入量 (Input Contact)： 測試儀用于監測外部空觸點（如保護裝置的出口繼電器觸點）狀態變化的通道。是測量保護動作時間的關鍵。

• 開出量 (Output Contact)： 測試儀提供的一組可編程的空觸點輸出?？捎糜谕娇刂破渌O(shè)備（如另一臺測試儀），或作為狀態序列中的開關量觸發信號。

4. 輔助直流電源輸出 (Auxiliary DC Supply)

• 解析： 測試儀提供的獨立可調直流電壓源（如0-250VDC），用于為保護裝置的操作回路或繼電器提供電源，模擬現場操作箱電源。

二、 核心測試模式與功能名詞

1. 狀態序列 (State Sequence)

• 解析： 微機測試儀最強大、最常用的測試模式，體現了其自動化優勢。用戶可預先設置多個連續輸出的“狀態”（每個狀態可獨立配置電壓、電流、頻率、相位角及其變化方式），并定義狀態切換的條件（如時間、開入量觸發、按鍵觸發）。完美模擬電力系統從正常到故障、跳閘、重合閘、永跳的全動態過程。

2. 諧波測試 (Harmonic Test)

• 解析： 測試儀在輸出基波的基礎上，可疊加2-63次或更高次的諧波分量。主要用于測試微機保護的諧波制動特性（如差動保護）或電能質量裝置的性能。

3. 整組試驗 (End-to-End Test / System Test)

• 解析： 一種綜合性測試，模擬一次系統故障，同時檢驗保護裝置、斷路器、重合閘等整個回路的邏輯和動作時間是否正確。微機測試儀的精確時序控制和多開入量能力是完成此測試的關鍵。

4. 差動特性測試 (Differential Characteristic Test)

• 解析： 專為微機差動保護（變壓器、發電機、母線、線路差動）設計的自動化測試功能。可自動掃描并繪制出動作特性的邊界曲線（如比率制動特性曲線），并自動計算制動系數和動作時間。

5. 距離/零序保護測試 (Distance & Zero-Sequence Protection Test)

• 解析： 專用于測試線路微機保護裝置的距離和零序功能。可精確模擬不同故障類型、不同故障點（阻抗值）和過渡電阻，自動校驗各段阻抗定值和零序方向的準確性。

6. 遞變變量 (Ramp Variable)

• 解析： 一種自動化測試模式，使輸出量（如電流或電壓）隨時間線性遞增或遞減。常用于自動測量保護的啟動值和返回值，并生成報告。

三、 智能站與高級應用名詞

1. 數字式測試 (Digital Testing) / IEC 61850 測試

• 解析： 微機測試儀針對智能變電站的核心功能。測試儀直接輸出和接收符合IEC 61850標準的報文，完全替代傳統的模擬信號輸出。

• GOOSE (Generic Object Oriented Substation Event)： 測試儀可以訂閱（Subscribe） 保護裝置發出的GOOSE報文（如跳閘信號），也可以發布（Publish） GOOSE報文（模擬智能終端的位置信號）給保護裝置，測試其邏輯。

• SV (Sampled Value)： 測試儀可以模擬合并單元（MU），向外發布SV采樣值報文，直接給微機保護裝置注入數字化的故障波形。

2. 故障回放 (Fault Playback)

• 解析： 微機測試儀能夠?qū)墓收箱洸ㄆ鳎ㄈ鏑OMTRADE格式文件）中記錄的真實電網故障數據導入并重新輸出，用于在實驗室環境下復現事故過程，驗證微機保護裝置在復雜暫態情況下的行為。

總結

對于現代電力系統的運維與調試人員而言，熟練掌握微機型繼電保護測試儀的這些核心名詞，意味著不僅能夠操作設備，更能理解其背后的測試邏輯與設計哲學。

從基礎的三相/六相輸出配置，到體現代機測試儀自動化精髓的狀態序列和差動測試，再到面向未來的數字式GOOSE/SV測試，每一個名詞都對應著解決特定現場測試難題的一把鑰匙。這份指南旨在助您真正駕馭手中的高級測試工具，確保每一套微機保護系統都能可靠、精準地守護電網安全。
