微機繼電保護測試儀使用說明

發布時間:2024-02-21 15:18:37瀏覽次數:1229

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

微機繼電保護測試儀可以檢測各種交直流電流、工作電壓、中間信號、重合閘、差動保護等多種單個繼電器,可以檢測各種繼電器的吸合工作電壓,釋放工作電壓值,各種斷路器的吸合時間和斷開時間,均自動測量三次,全自動測算三次均值,并可打印測試結果,該設備在電力行業的應用范圍十分廣泛,深得大家的歡迎,那么微機繼電保護測試儀的正確使用方法有哪些呢?

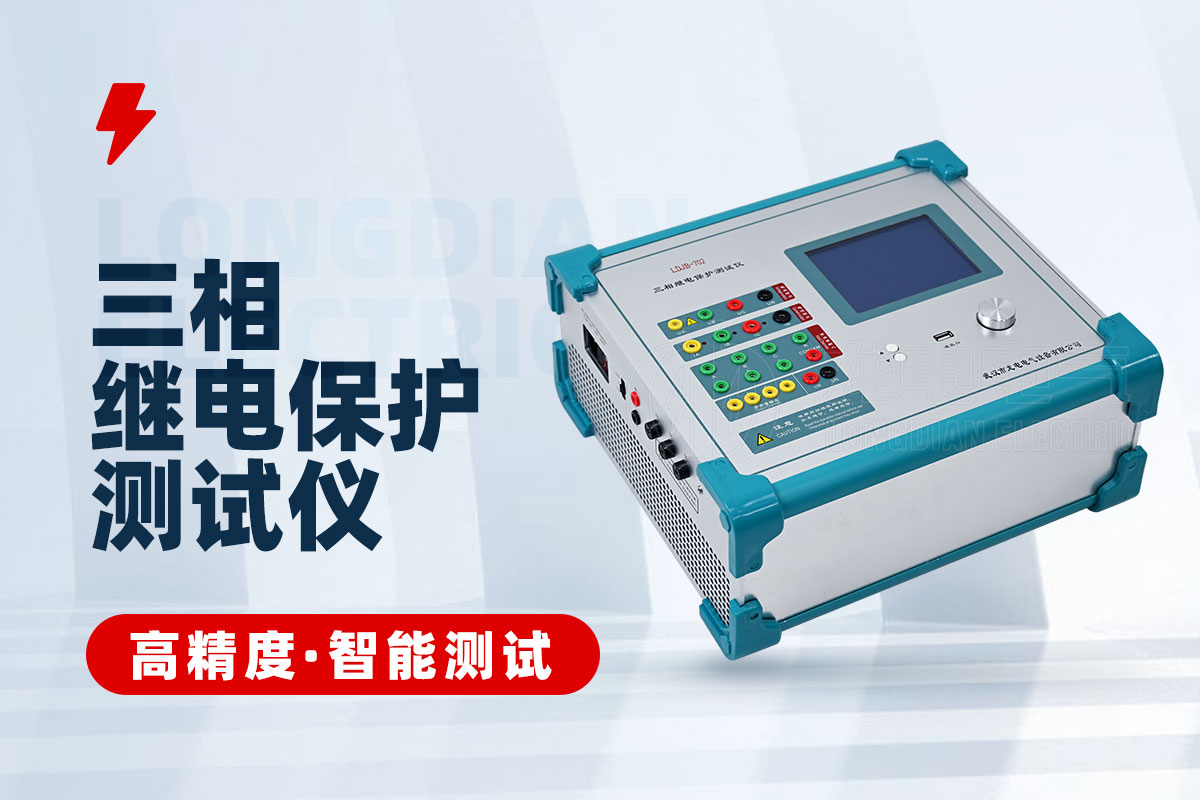

三相繼電保護測試儀

1.測量:適用于單獨的電壓、電流源使用,但是同時須注意各項輸出功率,以免造成本儀器(不能用來啟動電機);具體操作按“輸出電源的操作”進行。

2.過量程、欠量程:測量各種繼電器的動作值、函數的返回值及觸點動作時間、回到系數(包括電壓和電流繼電器)

過量程是指以繼電器觸點合上為動作值的繼電器,欠量程是指以繼電器觸點分開為動作值的繼電器,具體操作步驟如下:

繼電器的動作值、函數的返回值、回到系數的測量:

依照前面“輸出電源的操作”來輸出電源,選擇T3至的狀態。將同步開關旋至ON,緩慢調節T4旋紐直至該繼電器啟動,(可通過指示燈來判定),X1顯示其動作值,做好記錄。繼續調節T4至該繼電器額定值后,然后緩慢調節T4至該繼電器回到,X1顯示其函數的返回值,做好記錄。用函數的返回值除以動作值乘以100%即可算出回到系數。

繼電器的時間測量:

按“輸出電源的操作”來輸出電源,選擇T3至的狀態。將同步開關旋至ON,緩慢調節T4旋紐直至該繼電器啟動并調到額定值。選擇T3至繼電器的觸點的狀態,通過轉換同步開關,就可以測得繼電器的時間(X2顯示時間)。注意測時間前需對毫秒表清零,重合閘開關在開的位置上。

同步開關與觸點的狀態對應關系為:

ⅠⅢ的狀態,同步開關由關至開;

ⅡⅣ的狀態,同步開關由開至關.
